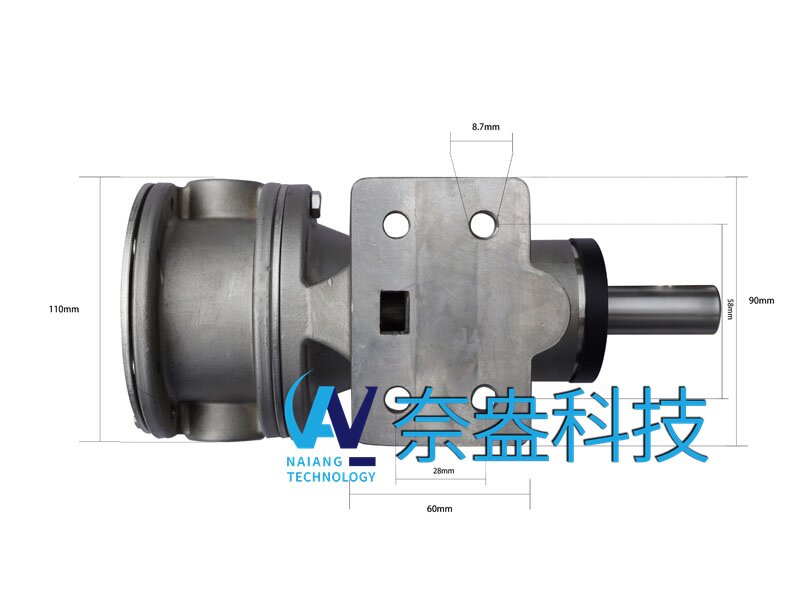

JA30560-2105不銹鋼撓性泵的三種吸入室葉輪

三種型式JA30560-2105不銹鋼撓性泵吸入室葉輪。

(1)錐形管吸入室

一種單級單吸懸臂式小型不銹鋼撓性泵，其結構簡單，制造方便，作用是使液體在葉輪入口前產生聚集并加速，使流動均勻，降低損失。

(2)螺旋式吸入室

這類吸氣室流速比較均勻，但在進入葉輪前預旋后，在一定程度上減小了揚程，但對于低比速泵，這種影響并不明顯。國內現有的懸臂式離心式油泵和中開式多級蝸殼泵均采用這種吸入室。

(3)環狀吸入室

該吸入室結構簡單，軸向尺寸短，但在進入葉輪之前存在著沖擊和渦流損失，液流分布不均等問題，常用于多級分段橡膠葉輪泵。 葉片有三種形狀

(1)閉合葉輪。具有前、后蓋，閉流通道，液壓效率高，適用于高揚程，適合輸送潔凈液體。
